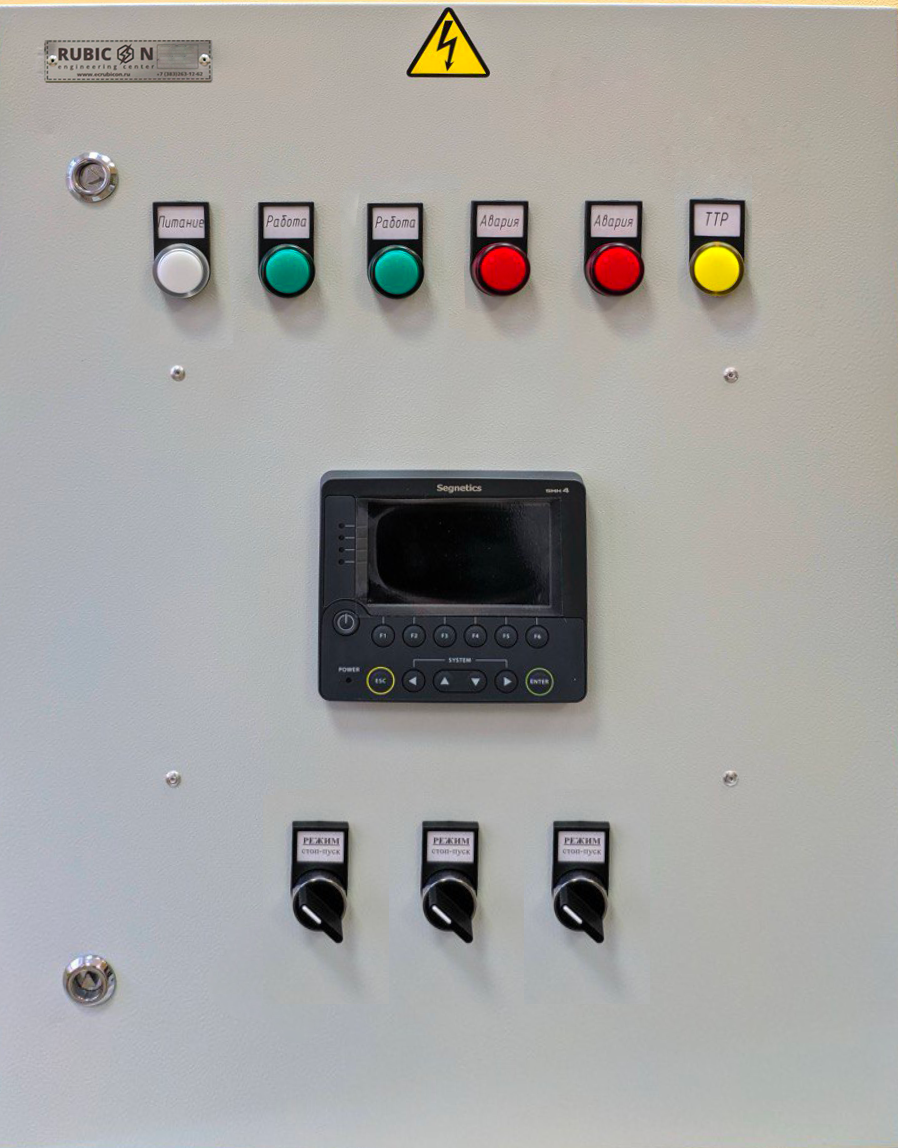

Шкаф управления системой отопления с тремя контурами RUBICON Heat предназначен для регулирования подачи тепла и поддержания комфортной температуры в помещениях сложного объекта с несколькими независимыми контурами отопления. Снижает потребление тепловой энергии за счёт погодозависимого алгоритма, защищает оборудование теплового пункта от недопустимых и нежелательных режимов работы, что позволяет продлить срок его эксплуатации. Применяется в жилых и общественных зданиях, на промышленных объектах для индивидуальных тепловых пунктов. Построен на базе контроллера Segnetics SMH4 с графическим цветным дисплеем. Металлический корпус со степенью защиты IP54, IP65 — по заказу.
Характеристики теплового пункта
- Первый контур — отопление
- Второй контур — отопление (вторая зона / тёплые полы / отдельное здание)
- Третий контур — горячее водоснабжение (ГВС)
Ключевые преимущества
- Снижение потребления тепловой энергии за счёт погодозависимого регулирования
- Комфортные условия в помещениях без ручной подстройки
- Защита оборудования теплового пункта от недопустимых и нежелательных режимов работы — продление срока эксплуатации
- Независимое управление тремя контурами из одного шкафа
Функциональные характеристики шкафа автоматики
- Погодозависимое регулирование температуры в подающем трубопроводе отопления (оба контура отопления — независимо)
- Регулирование температуры ГВС по уставке
- Контроль температуры воды, сбрасываемой в теплосеть (обратка)
- Ручное либо автоматическое включение / выключение насосов каждого контура
- В автоматическом режиме — контроль работы насосов: АВР и ротация по каждому контуру
- Учёт наработки моточасов насосов
- Запись аварийных событий в энергонезависимую память контроллера
- Индикация рабочих и аварийных режимов на графическом дисплее лицевой панели
- Передача данных в АСУ ТП здания по протоколу Modbus RTU (RS-485); опционально — Ethernet / Modbus TCP
Элементы установки
Контур отопления (× 2 независимых):
- Насосная группа
- Клапан регулирующий
- Датчик температуры подачи теплоносителя
- Датчик температуры обратного теплоносителя
- Датчик защиты от сухого хода
- Датчик перепада давления на насосе
Контур ГВС:
- Насосная группа
- Клапан регулирующий
- Датчик температуры подачи теплоносителя
- Датчик защиты от сухого хода
- Датчик перепада давления на насосе
Дополнительно на контур холодной подпитки (опция):
- Насосная группа
- Датчик защиты от сухого хода
- Датчик перепада давления на насосе
Применение
- Индивидуальные тепловые пункты (ИТП) многоквартирных домов со сложной разводкой
- Общественные здания с разделением отопления на зоны (например, здание + пристройка, отопление + тёплый пол)
- Промышленные объекты с двумя независимыми системами отопления и ГВС
- Административные комплексы, бизнес-центры с разделением контуров
Гарантия и сервис
Гарантийный срок — 36 месяцев с даты отгрузки. Срок службы — не менее 15 лет. Авторизованный пусконаладочный центр с выездом на объект по РФ. Поставка ЗИП и схем — 3 рабочих дня. Техническая поддержка проектировщиков — бесплатно. Стоимость под проект зависит от мощности насосов, набора датчиков, наличия ЧП, исполнения корпуса (IP54/IP65), доп. опций.
